各种材质贴片电容的识别方法

发布日期:2018-01-09 作者:zhu 点击:


1、贴片电容:普通型,材质瓷片。外型单一、外观单一,表面没有丝印,没有极性。有多种颜色主要有褐色、灰色、淡紫色等。尺寸有各种大小(主要尺寸见附页1贴片元件尺寸介绍)。普通贴片电容的基本单位:pF.

2、贴片纸多层电容:普通型,材质纸质。表面部分厂家的元件有丝印,外形主要有椭圆和方形两种,外观上椭圆形一般呈银白有金属光泽、方形呈褐色,从侧面能看到纸介质分层情况。这种电容没有极性。尺寸有各种大小,但体积一般较大(主要尺寸见附页1贴片元件尺寸介绍)。普通贴片电容的基本单位:pF.但此电容量一般较大在μF级。

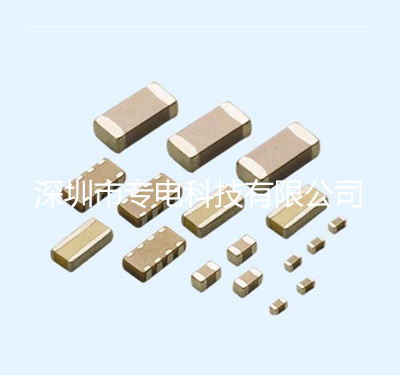

贴片电容

3、贴片钽电容:材质钽介质。表面有丝印,有极性。有多种颜色主要有黑色、黄色等。钽电容表面有一条白色丝印用来表示钽电容的正极,并且在丝印上标明有电容值和工作电压,大部分生产厂家还在丝印上加注一些跟踪标记。尺寸有各种大小(主要尺寸见附页1贴片元件尺寸介绍)。贴片钽电容的基本单位:μF.

4、贴片电解电容:材质电解质。表面有丝印,有极性。外观上可见铝制外壳。电解电容表面有一条黑色丝印用来表示电解电容的负极,并且在丝印上标明有电容值和工作电压,大部分生产厂家还在丝印上加注一些跟踪标记。尺寸有各种大小(主要尺寸见附页1贴片元件尺寸介绍)。贴片电解电容的基本单位:μF.
