挑选贴片电感时需要考虑哪些要素

发布日期：2020-07-21 作者：kf 点击：

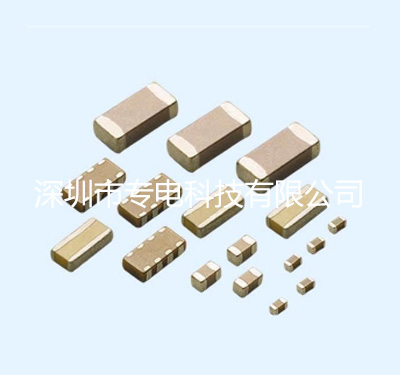

　　为便携式电源使用挑选贴片电感，需求考虑的重要的三点是：尺度大小、尺度大小，第三还是尺度大小，移动电话的电路板面积紧俏宝贵，随着MP3 播放器、电视等各种功用被添加到电话中时，如此。功用添加也将添加电池的电流消耗量。因此，曾经一向由线性调节器供电或直接连接到电池上的模块需求效率更高的解决方案。完成高效率解决方案的一步是采用磁性降压转换器。

　　电感的首要规格除尺度大小外，还有开关频率下的电感值、线圈的直流阻抗(DCR)、额外饱和电流、额外rms电流、沟通阻抗(ESR)以及Q因子。依据使用的不同，电感类型的挑选――屏蔽式或非屏蔽式――也是很重要的。

　　类似于电容中的直流偏置，厂商A的2.2μH电感可能与厂商B的不同。贴片电感在相关温度范围内电感值与直流电流的联系是一条重要的曲线，需向厂商讨取，在这条曲线上可以查到额外饱和电流(ISAT)ISAT一般界说为电感值降量为额外值的30[[%]]时的直流电流。某些电感生产商没有规则ISAT。他们可能之给出了温度高于环境温度40℃时的直流电流。

　　当开关频率过2MHz时，需分外重视电感的沟通损耗，规格说明书中列出比较的不同厂商的电感的ISAT和DCR在开关频率下可能有为不同的沟通阻抗，导致轻负载下的效率差异。这一点对提高便携式电源体系中电池的寿数至为重要，因为体系大部分的时间是处于睡觉、待机或低功率模式下的。

　　由于贴片电感生产厂商很少供给ESR和Q因子信息，设计人员应该自动向他们讨取。厂商给出的电感与电流联系也往往限于25℃，故应该讨取工作温度范围内的相关数据。坏情况一般是85℃。
