有源无源晶振的脚位方向如何区分

发布日期：2021-06-16 作者：李巧点击：

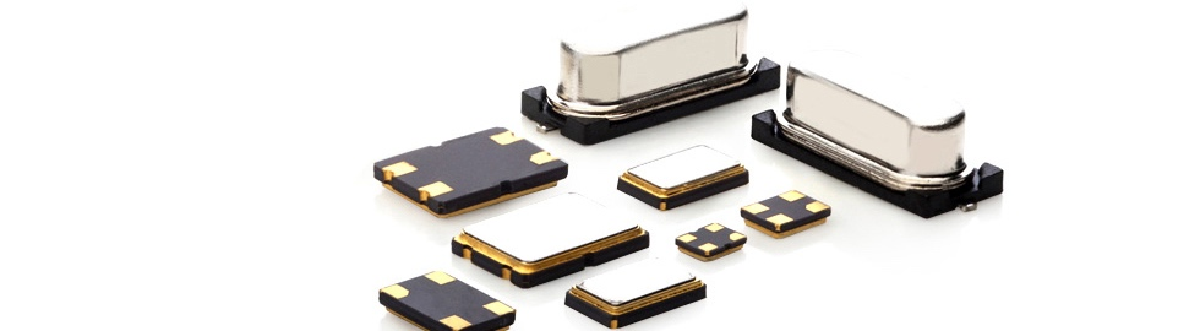

1.什么是贴片晶振？

我们常提到的晶体振荡器是石英晶体的种类之一。石英晶体谐振器、石英晶体振荡器、石英晶体滤波器均为石英晶体元件。石英晶体是一种压电晶体。当压电晶体在特定方向被挤压或拉伸时，其两端会产生不同的电荷。根据效应情况的不同，可分为正压电效应和逆压电效应。贴片晶体振荡器主要用于时钟模块，提供相应的时钟基准。常见的应用主要是嵌入式设计，如FPGA、DSP等开发板。

有源晶振

2. 如何区分贴片晶振的脚位方向?

无源晶体振荡器通常没有方向。对于四脚无源晶体振荡器，只有两脚是功能脚，另外两脚悬吊用于连接GND；对于有源晶体振荡器，一般情况下，脚位方向会印在印字上面，即左下角的一个点。

3. 无源晶振和有源晶振引脚的脚位异同点

常见的贴片晶振主要分为无源晶体振荡器和有源晶体振荡器两大类；无源晶体振荡器一般没有方向，但是有脚位，那么如何区分无源晶体振荡器和有源晶体振荡器呢？2脚的贴片晶体振荡器一定是无源晶体振荡器，4脚的贴片晶体振荡器可能是无源晶体振荡器，或者可能是有源晶体振荡器，4脚以上的贴片晶体振荡器一定是有源晶体振荡器。

随着信息技术的飞速发展，小型化产品越来越受欢迎。晶体振荡器行业也是如此。如今，越来越多的电子器件选择使用小而轻的芯片晶体振荡器，插件式晶体振荡器的使用范围正在逐渐缩小。今天我们来谈谈贴片晶振的脚位如何区分。晶体振荡器
