贴片钽电容的最小包装数量

发布日期:2018-12-25 作者:zhu 点击:

  很多采购朋友在订购钽电容时对贴片钽电容的最小包装数量(即MPQ)没有一个概念,每次都要与供应商确认,或者直接自己蒙一个数量。显然这样会给采购朋友带来很多麻烦,其实钽电解电容的的最小包装数量(即MPQ)比IC的MPQ要简单的多,通过以下简单的方法就可以准确的判断出某个具体钽电容规格的MPQ.首先要说明的是,贴片钽电容现在都是编带包装,散盒装的几乎不存在了(虽然规格书上还有),因此这里也就只讲编带包装方式钽电容的MQP,另外插件钽电容早已淘汰,几大钽电容制造商早已经不生产了,因此也没有讲的必要了.

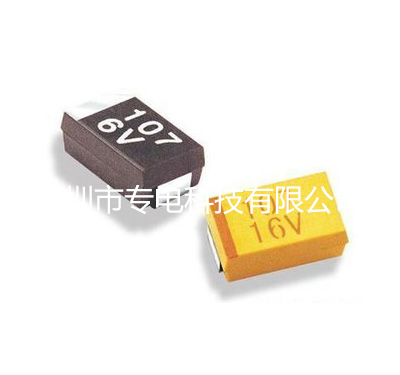

贴片钽电容

钽电容的最小包装数量决定因素有两个:

钽电容封装尺寸

钽电容的封装尺寸决定了钽电解电容的体积,既然同一封装尺寸的体积大小是相同的,那它们的MPQ也应该是一样的,事实也是如此。

钽电容包装盘尺寸

虽然钽电容封装尺寸相同,但如果包装盘的尺寸(主要指包装盘的直径)大小不一样,那最小包装数量肯定是有所不同的,包装盘直径越大,最小包装数量也就越多。目前最主要用的是7英寸直径的包装盘,一些大厂偶尔会用到13英寸直径的包装盘。

我们以7英寸直径包装盘为例,对比常见品牌的的MPQ.

AVX贴片钽电容MPQ:

尺寸         MPQ(个)

A                2000

B                2000

C                500

D                500

E                400



KEMET贴片钽电容MPQ:

尺寸         MPQ(个)

A                2000

B                2000

C                500

D                500

X                500(对应AVX的E型)
