贴片电阻、电容的焊接方法

发布日期:2019-03-28 作者:admin 点击:

一、 预热   将焊锡机接上电源,将电烙铁预热。


二、识别 贴片电阻、电容的焊接方法大致是一样的,焊接点也很相似都是平 铺的两个接触点,但电容的接触点中间有一条白线用以区分电阻的 焊接点。贴片电阻、电容的体积都很小,有的仅有两三根头发大而 贴片电阻 已。 电阻一般都是黑色的,在背面商标有相应的数字代表其规格。在电 路板上也会有相应标识标出其位置。如在相应的电阻焊接点旁边标有 “R+数字” ,对应焊接上即可。这电阻是不分正负 无正 极的而贴片电容且不一定。 负极 无正负极贴片电容一般为小正方形,其四面都可以 贴片 做焊接面。 电容 有正负极的电容相对较大,电容只有一个焊接面, 在背面上标有一条深色的直线的为正极, 在电路板上标有 “C+数字”的焊接点位电容的焊接点,有“+”号的一端 有 正 负 极 为正极。


三、 定位 先用电烙铁熔一点焊锡到其中一个焊接点,再用镊子夹取贴 片电阻、电容放置焊接点上,再用电烙铁熔化刚点上去的焊锡,使电阻、电 容的一端先焊接上,固定电阻、电容。注意:电阻和电容要正放在两个焊接 点正中间,若偏差比较大,要用烙铁再 次熔化焊锡,微调电阻、电容的位置使 其正对中间即可。


四、 焊接   先融一些焊锡到烙铁头尖端,再点去焊 接点的另外一段即可。


五、 修饰 在焊接好电阻、电容后,观察其焊接点 是否合格美观。若不合美观,则应再焊, 在点适当松香,使焊锡表面圆润。


六、 清洗 取绿豆大的棉花团,用

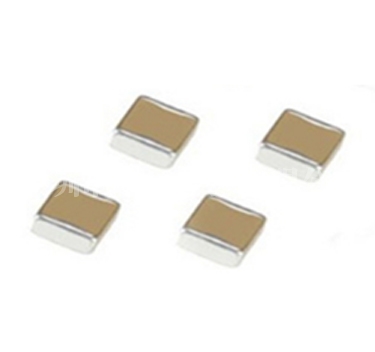

国巨贴片电容0402/0603/0805
