顺络超高Q值英制0201尺寸叠层射频电感发布

概要



概要顺络超高Q值特性，超小型0201封装（0.6×0.3mm）叠层射频电感：HQ0603Q系列现已实现量产。HQ0603Q是在顺络成熟的叠层平台基础上，通过创新的线圈设计、L型电极构造、精细线圈制造技术，实现具有超高的Q值特性，超小封装的射频电感，填补国内空白。

背景和开发目的



以智能手机为代表的互联网移动设备，功能日益复杂，通讯频段在逐步增加，加剧了临近通讯频段间的干扰，射频线路需选用高Q值电感器以提升灵敏度和降低损耗，同时射频线路的复杂程度和所需器件数量都在增加，有限的空间只能容纳更小封装的射频器件。顺络电子凭借多年射频电感设计开发经验、先进的制造平台，开发了HQ0603Q系列超高Q特性超小封装射频电感以满足市场需求。

产品特点



具有与绕线电感相当的的超高Q值特性
超小型0201封装（0.6×0.3×0.4mm）
最高±0.1nH的电感值精度
电感值范围宽（0.6nH-56nH）

应用



射频PA模块
智能手机、智能穿戴设备的射频线路
Wi-Fi/Bluetooth等各种无线通讯模块

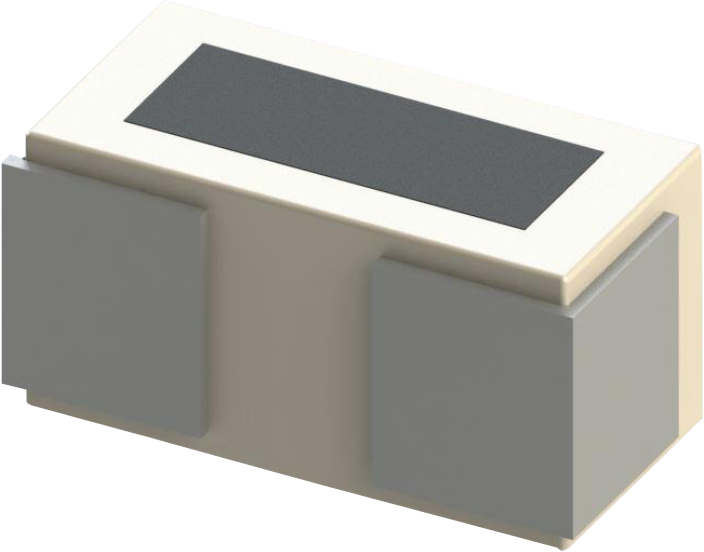

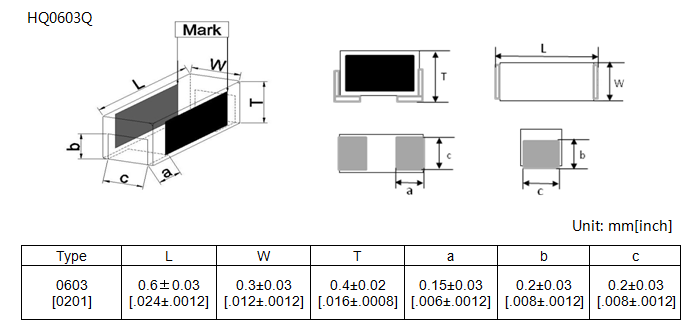

尺寸



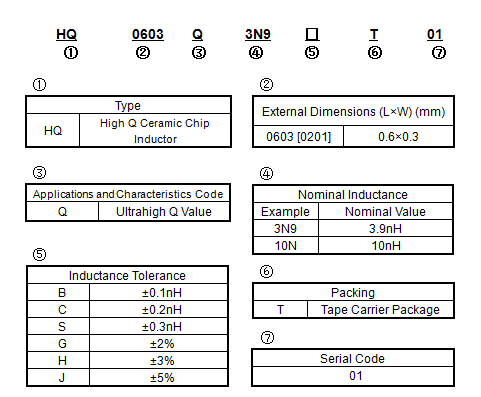

产品型号



电气特性



Part Number	Inductance	Min. Quality Factor	L/Q Test Freq.	Typical Q @ Freq. (GHz)					Min. Self-resonant Frequency	Max. DC Resistance	Max. Rated Current
Part Number	Inductance	Min. Quality Factor	L/Q Test Freq.	0.5	0.8	1.8	2.0	2.4	Min. Self-resonant Frequency	Max. DC Resistance	Max. Rated Current
Units	nH	-	MHz	-					MHz	Ω	mA
Symbol	L	Q	Freq	Q					S.R.F	DCR	Ir
HQ0603Q0N6□T01	0.6	20	500	-	-	-	-	-	20000	0.04	1100
HQ0603Q0N8□T01	0.8	20	500	-	-	-	-	-	18000	0.04	1100
HQ0603Q1N0□T01	1.0	20	500	47	60	92	99	110	16000	0.04	1100
HQ0603Q1N2□T01	1.2	20	500	45	56	88	92	100	13000	0.04	1100
HQ0603Q1N4□T01	1.4	20	500	42	55	89	95	103	12000	0.04	1100
HQ0603Q1N5□T01	1.5	20	500	42	54	86	90	100	12000	0.05	1000
HQ0603Q1N6□T01	1.6	20	500	41	52	80	83	92	10000	0.05	1000
HQ0603Q1N8□T01	1.8	20	500	38	45	72	75	81	10000	0.05	800
HQ0603Q2N0□T01	2.0	20	500	36	45	68	70	77	9000	0.12	600
HQ0603Q2N2□T01	2.2	20	500	36	45	67	69	76	9000	0.12	600
HQ0603Q2N4□T01	2.4	20	500	39	48	72	75	82	9000	0.12	600
HQ0603Q2N7□T01	2.7	20	500	36	44	65	68	73	9000	0.12	600
HQ0603Q3N0□T01	3.0	20	500	36	44	65	66	72	8000	0.12	600
HQ0603Q3N3□T01	3.3	20	500	34	45	73	77	89	7000	0.17	500
HQ0603Q3N6□T01	3.6	20	500	32	42	59	61	65	7000	0.17	500
HQ0603Q3N9□T01	3.9	20	500	30	39	61	64	72	7000	0.19	500
HQ0603Q4N3□T01	4.3	20	500	32	40	58	59	64	7000	0.19	500
HQ0603Q4N7□T01	4.7	20	500	31	39	58	58	63	7000	0.27	400
HQ0603Q5N1□T01	5.1	20	500	32	39	55	56	59	5500	0.27	400
HQ0603Q5N6□T01	5.6	20	500	32	40	56	57	57	5500	0.27	400
HQ0603Q6N2□T01	6.2	20	500	29	36	51	52	55	5500	0.27	400
HQ0603Q6N8□T01	6.8	20	500	29	36	50	51	53	5500	0.3	400
HQ0603Q7N5□T01	7.5	20	500	28	36	50	52	53	4500	0.32	400
HQ0603Q8N2□T01	8.2	20	500	29	37	51	51	52	4500	0.45	300
HQ0603Q9N1□T01	9.1	20	500	27	35	48	50	51	4500	0.45	300
HQ0603Q10N□T01	10	20	500	28	36	48	49	47	4500	0.45	300
HQ0603Q12N□T01	12	20	500	29	36	48	49	48	4000	0.55	300
HQ0603Q15N□T01	15	20	500	27	34	41	40	37	3500	0.75	300
HQ0603Q18N□T01	18	20	500	28	35	41	39	35	3500	0.9	250
HQ0603Q22N□T01	22	20	500	25	31	35	33	29	3000	0.95	250
HQ0603Q24N□T01	24	15	500	27	32	32	29	22	2000	1.8	170
HQ0603Q27N□T01	27	15	500	25	30	29	25	17	2000	1.8	170
HQ0603Q30N□T01	30	12	500	27	31	26	21	11	1700	2.2	150
HQ0603Q33N□T01	33	12	300	26	31	23	19	8	1700	2.2	150
HQ0603Q36N□T01	36	12	300	24	28	20	13	-	1500	2.3	150
HQ0603Q39N□T01	39	12	300	25	29	17	11	-	1500	2.3	150
HQ0603Q43N□T01	43	12	300	25	28	15	10	2	1300	2.5	130
HQ0603Q47N□T01	47	12	300	25	28	14	7	3	1300	2.5	130
HQ0603Q56N□T01	56	12	300	24	26	8	2	10	1200	2.7	130

HQ0603Q Series Q vs. Frequency Characteristics(Typ.)

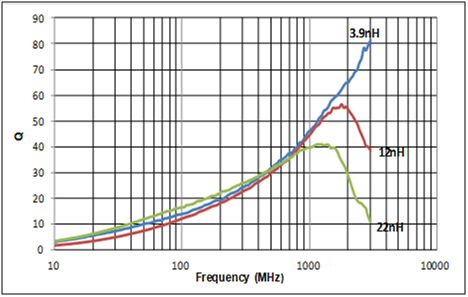

以3.9nH为例，超高Q值叠层射频电感HQ0603Q系列，全频段内Q值较普通叠层射频电感SDCL0603Q系列高一倍，且与同尺寸的0603绕线电感Q值相当，在2GHz以上Q值甚至超过绕线电感。
