贴片电阻介绍

发布日期:2019-11-15 作者: 点击:

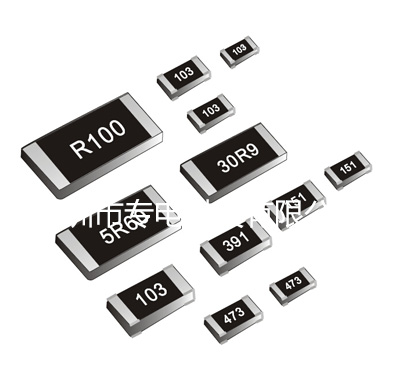

贴片电阻
简介咱们常说的贴片电阻(SMD Resistor)学名叫:厚膜片式固定电阻器(片式固定电阻器),俗称贴片电阻。按生产工艺分为: 厚膜 和  薄膜 两种。

厚膜是选用丝网印刷将电阻性资料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上,然后烧结构成的。咱们一般所见的多为厚膜片式电阻,精度规划±0.5% ~ 10%,温度系数:±50PPM/℃ ~ ±400PPM/℃。 薄膜是在真空中选用蒸发和溅射等工艺将电阻性资料淀积在绝缘基体工艺(真空镀膜技术)制成,特征是低温度系数(±5PPM/℃),高精度(±0.01%~±1%)。
贴片电阻底子结构及特征
底子结构

特征:耐潮湿,耐高温,牢靠度高,外观尺度均匀,精确且温度系数与阻值公差小。

贴片电阻的命名方法
1、5%精度的命名:RS-05K103JT      103=10000Ω=10KΩ
2、1%精度的命名:RS-05K1002FT    1002=10000Ω=10KΩ
R -标明电阻 S -标明功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 -标明尺度(英制):02标明0402、03标明0603、05标明0805、06标明1206、1210标明1210、10标明2010、12标明2512。
K -标明温度系数为100PPM,
102-5%精度阻值标明法:前两位标明有用数字,第三位标明有多少个零,底子单位是Ω,103=10000Ω=10KΩ。1002是1%阻值标明法:前三位标明有用数字,第四位标明有多少个零,底子单位是Ω,1002=10000Ω=10KΩ。
J -标明精度为5%、F-标明精度为1%。
T -标明编带包装

华新科贴片电阻

贴片电阻阻值过错精度有±1%、±2%、±5%、±10%精度,惯例用的最多的是±1%和±5%,±5%精度的惯例是用三位数来标明例 例512,前面两位是有用数字,第三位数2标明有多少个零,底子单位是Ω,这样便是5100欧,1000Ω=1KΩ,1000000Ω=1MΩ 为了差异±5%,±1%的电阻,所以±1%的电阻惯例大都用4位数来标明 ,这样前三位是标明有用数字,第四位标明有多少个零4531也便是4530Ω,也就等于4.53KΩ 。

贴片电阻E-24与E-96标明法:
 E-24:3位数标明法;过错(精度)为5%(J)的标明法。
 E-96:4位数标明法;过错(精度)为1%(F)的标明法。
