电容器的知识及检测方法

发布日期:2019-11-22 作者: 点击:


1.常用电容的结构和特点
      常用的电容器按其介质材料可分为电解电容器、云母电容器、瓷介电容器、玻璃釉电容等。


铝电解电容
      它是由铝圆筒做负极,里面装有液体电解质,插入一片曲折的铝带做正极制成。还需要经过直流电压处理,使正极片上构成一层氧化膜做介质。它的特点是容量大,但是漏电大,差错大,安稳性差,常用作沟通旁路和滤波,在要求不高时也用于信号耦合。电解电容有正、负极之分,运用时不能接反。有正负极性,运用的时分,正负极不要接反。

纸介电容用两片金属箔做电极,夹在极薄的电容纸中,卷成圆柱形或许扁柱形芯子,然后密封在金属壳或许绝缘材料(如火漆、陶瓷、玻璃釉等)壳中制成。它的特点是体积较小,容量能够做得较大。但是有固有电感和损耗都比较大,用于低频比较合适。

金属化纸介电容:结构和纸介电容基本相同。它是在电容器纸上覆上一层金属膜来代替金属箔,体积小,容量较大,一般用在低频电路中。

油浸纸介电容:它是把纸介电容浸在经过特别处理的油里,能增强它的耐压。它的特点是电容量大、耐压高,但是体积较大。

玻璃釉电容:以玻璃釉作介质,具有瓷介电容器的优点,且体积更小,耐高温。
  陶瓷电容用陶瓷做介质,在陶瓷基体两面喷涂银层,然后烧成银质薄膜做极板制成。它的特点是体积小,耐热性好、损耗小、绝缘电阻高,但容量小,适合用于高频电路。
  铁电陶瓷电容容量较大,但是损耗和温度系数较大,适合用于低频电路。

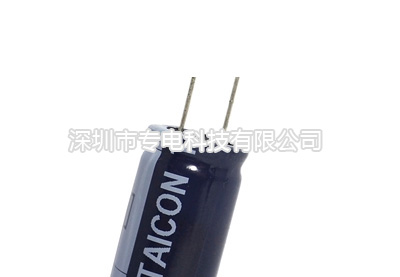

台容电解电容HL series

薄膜电容
  结构和纸介电容相同,介质是涤纶或许聚苯乙烯。涤纶薄膜电容,介电常数较高,体积小,容量大,安稳性较好,适合做旁路电容。
  聚苯乙烯薄膜电容,介质损耗小,绝缘电阻高,但是温度系数大,可用于高频电路。

云母电容:用金属箔或许在云母片上喷涂银层做电极板,极板和云母一层一层叠合后,再压铸在胶木粉或封固在环氧树脂中制成。它的特点是介质损耗小,绝缘电阻大、温度系数小,适合用于高频电路。


钽、铌电解电容:它用金属钽或许铌做正极,用稀硫酸等配液做负极,用钽或铌外表生成的氧化膜做介质制成。
它的特点是体积小、容量大、性能安稳、寿数长、绝缘电阻大、温度特性好。用在要求较高的设备中。
半可变电容:也叫做微调电容。它是由两片或许两组小型金属弹片,中心夹着介质制成。调节的时分改动两片之间的间隔或许面积。它的介质有空气、陶瓷、云母、薄膜等。
可变电容:它由一组定片和一组动片组成,它的容量跟着动片的转动能够接连改动。把两组可变电容装在一起同轴转动,叫做双连。可变电容的介质有空气和聚苯乙烯两种。空气介质可变电容体积大,损耗小,多用在电子管收音机中。聚苯乙烯介质可变电容做成密封式的,体积小,多用在晶体管收音机中。



2.主要性能指标
  标称容量和答应差错:电容器储存电荷的才能,常用的单位是F、uF、pF。电容器上标有的电容数是电容器的标称容量。电容器的标称容量和它的实践容量会有差错。一般,电容器上都直接写出其容量,也有用数字来标志容量的,通常在容量小于10000pF的时分,用pF做单位,大于10000pF的时分,用uF做单位。为了简便起见,大于100pF而小于1uF的电容常常不注单位。没有小数点的,它的单位是pF,有小数点的,它的单位是uF。如有的电容上标有“332”(3300pF)三位有用数字,左起两位给出电容量的榜首、二位数字,而第三位数字则表示在后加0的个数,单位是pF。

  额外作业电压:在规定的作业温度范围内,电容长期可靠地作业,它能承受的最大直流电压,就是电容的耐压,也叫做电容的直流作业电压。假如在沟通电路中,要留意所加的沟通电压最大值不能超过电容的直流作业电压值。常用的固定电容作业电压有6.3V、10V、16V、25V、50V、63V、100V、2500V、400V、500V、630V、1000V。

  绝缘电阻:由于电容南北极之间的介质不是绝对的绝缘体,它的电阻不是无限大,而是一个有限的数值,一般在1000兆欧以上,电容南北极之间的电阻叫做绝缘电阻,或许叫做漏电电阻,巨细是额外作业电压下的直流电压与经过电容的漏电流的比值。漏电电阻越小,漏电越严重。电容漏电会引起能量损耗,这种损耗不仅影响电容的寿数,而且会影响电路的作业。因而,漏电电阻越大越好。

  介质损耗:电容器在电场效果下耗费的能量,通常用损耗功率和电容器的无功功率之比,即损耗角的正切值表示。损耗角越大,电容器的损耗越大,损耗角大的电容不适于高频情况下作业。

  4.选用常识
  电容在电路中实践要承受的电压不能超过它的耐压值。在滤波电路中,电容的耐压值不要小于沟通有用值的1.42倍。运用电解电容的时分,还要留意正负极不要接反。

  不同电路应该选用不同种类的电容。揩振回路能够选用云母、高频陶瓷电容,隔直流能够选用纸介、涤纶、云母、电解、陶瓷等电容,滤波能够选用电解电容,旁路能够选用涤纶、纸介、陶瓷、电解等电容。

      电容在装入电路前要查看它有没有短路、断路和漏电等现象,而且核对它的电容值。装置的时分,要使电容的类别、容量、耐压等符号容易看到,以便核实。
  二、电容器检测的一般办法  1.固定电容器的检测.
  A检测10pF以下的小电容。因10pF以下的固定电容器容量太小,用万用表进行丈量,只能定性的查看其是否有漏电,内部短路或击穿现象。丈量时,可选用万用表R×10k挡,用两表笔分别恣意接电容的两个引脚,阻值应为无穷大。若测出阻值(指针向右摇摆)为零,则阐明电容漏电损坏或内部击穿。
  B检测10PF~001μF固定电容器是否有充电现象,从而判别其好坏。万用表选用R×1k挡。两只三极管的β值均为100以上,且穿透电流要小。可选用3DG6等型号硅三极管组成复合管。万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。由于复合三极管的扩大效果,把被测电容的充放电进程予以扩大,使万用表指针摆起伏加大,从而便于观察。应留意的是:在测验操作时,特别是在测较小容量的电容时,要重复调换被测电容引脚触摸A、B两点,才能明显地看到万用表指针的摇摆。C关于001μF以上的固定电容,可用万用表的R×10k挡直接测验电容器有无充电进程以及有无内部短路或漏电,并可根据指针向右摇摆的起伏巨细估计出电容器的容量。

2.电解电容器的检测
      A  由于电解电容的容量较一般固定电容大得多,所以,丈量时,应针对不同容量选用合适的量程。根据经历,一般情况下,1~47μF间的电容,可用R×1k挡丈量,大于47μF的电容可用R×100挡丈量。
      B  将万用表红表笔接负极,黑表笔接正极,在刚触摸的瞬间,万用表指针即向右偏转较大偏度(关于同一电阻挡,容量越大,摆幅越大),接着逐步向左回转,直到停在某一方位。此刻的阻值就是电解电容的正向漏电阻,此值略大于反向漏电阻。实践运用经历标明,电解电容的漏电阻一般应在几百kΩ以上,否则,将不能正常作业。在测验中,若正向、反向均无充电的现象,即表针不动,则阐明容量消失或内部断路;假如所测阻值很小或为零,阐明电容漏电大或已击穿损坏,不能再运用。

      C  关于正、负极标志不明的电解电容器,可利用上述丈量漏电阻的办法加以判别。即先恣意测一下漏电阻,记住其巨细,然后交换表笔再测出一个阻值。两次丈量中阻值大的那一次就是正向接法,即黑表笔接的是正极,红表笔接的是负极。
      D  运用万用表电阻挡,选用给电解电容进行正、反向充电的办法,根据指针向右摇摆起伏的巨细,可估测出电解电容的容量。

3.可变电容器的检测
      A  用手悄悄旋动转轴,应感觉非常滑润,不该感觉有时松时紧甚至有卡滞现象。将载轴向前、后、上、下、左、右等各个方向推动时,转轴不该有松动的现象。

      B  用一只手旋动转轴,另一只手轻摸动片组的外缘,不该感觉有任何松脱现象。转轴与动片之间触摸不良的可变电容器,是不能再继续运用的

      C  将万用表置于R×10k挡,一只手将两个表笔分别接可变电容器的动片和定片的引出端,另一只手将转轴缓缓旋动几个来回,万用表指针都应在无穷大方位不动。在旋动转轴的进程中,假如指针有时指向零,阐明动片和定片之间存在短路点;假如碰到某一角度,万用表读数不为无穷大而是呈现一定阻值,阐明可变电容器动片与定片之间存在漏电现象。
