如何正确选购贴片电容和贴片电阻

发布日期:2019-06-24 作者:admin 点击:

如何正确选购贴片电容贴片电阻

   随着电子产品的小型化和人工成本的增加,越来越多的电子使用贴片工艺,由插件转用贴片,大大提高了生产效率。一旦贴片元器件产品出现质量或生产问题,会造成巨大的经济损失。如何正确选型是各大采购业者需要学习的关键问题。

贴片电阻

贴片电阻选型及读数

贴片电阻,全称片式固定电阻,是金属玻璃釉电阻器中的一种。是将金属粉和玻璃釉粉混合,采用丝网印刷法印在基板上制成的电阻器。,具备低成本,高稳定、耐潮湿、高温、温度系数小的特点,可以大幅度降低电路空间成本,使得电路设计更精细,产品广泛应用移动电话、PDA、机顶盒、仪表 、显示器、电脑等等电子产品。主要的电阻品牌有厚生,旺诠,大毅,丽智,风华高科,阻值在本体上有丝印,在上机前可以再次确认规格。

※ 0201 及 0402 因本体太小,本体上无字码标示

※ 公差±5%的产品,以三字码标示,前两位表示阻值 的有效数字,最后一位表示 10 的乘幂 ※ ±0.5%, ±1%, ±2%的产品,以四字码标示,前三位 表示阻值的有效数字,最后一位表示 10 的乘幂

※ 0603 ±1% E96 系列的标准阻值,因电阻本体太 小,采用三位代码标示。

贴片电容选型及测量

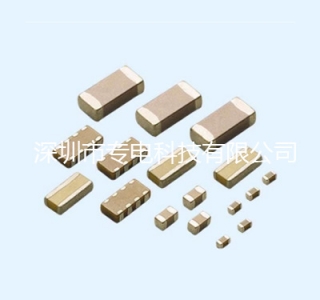

贴片电容(MLCC),即多层陶瓷片式电容(MulTIlayer Ceramic Capacitors),又称为片式电容或片容。常规贴片电容按材料分为COG(NPO),X7R,Y5V,按照英制标准,其引脚封装通常有以下12种型号: 0201,0402,0603,0805,1206,1210,1812,1825,2225, 3012、3035。主要品牌有华新,厚生,国巨,村田,太诱,风华高科,宇阳,达方。

贴片电容表面没有丝印,容值只能通过标签或者使用万用表和LRC数字电桥测量。
